Das aquaero ist das thermische Kontrollsystem für jeden PC, egal ob luft- oder wassergekühlt. Es verbindet alle Sensoren und Aktoren in Ihrem System zu einer Einheit und eröffnet Ihnen neue Möglichkeiten in der Überwachung und Steuerung Ihres PCs. Dazu beinhaltet es wertvolle Zusatzfunktionen. Genaueres finden Sie in der nun folgenden Beschreibung.

multiswitch USB 1.41

Der multiswitch mit 5,25" Edelstahl-Blende und Tastern


LT Version des multiswitch

Der multiswitch ist die ultimative Steuerzentrale für Ihren PC. Er wird über USB mit Ihrem Rechner verbunden und kann über die beiliegende aquasuite Software oder direkt am Gerät bedient werden. Seine 8 Hauptkanäle sind in der Lage, Ströme von 1A zu schalten. Sie können somit z.B. für die Steuerung von Kaltkathoden oder aber auch Lüftern genutzt werden. Neben dem reinen Ein-/Ausschalten ist es auch möglich diese Kanäle bei der Verwendung von Kaltkathoden in 26 Stufen zu dimmen. Neben den 8 Hauptkanälen steht ein weiterer Schaltausgang mit einem potentialfreien Relaisausgang (max. 24V, 4A) zur Verfügung. Für LED-Effekte stehen zusätzlich 8 weitere dimmbare Kanäle zur Verfügung. Somit können insgesamt 17 Kanäle am multiswitch gesteuert werden.

Neben dem einfachen Schalten über die aquasuite Software können die Kanäle auch mit aufgezeichneten Makros oder aber auch Skripten gesteuert werden. Somit sind aufwändige Effekte möglich. Die Skripte oder auch Makros können auch direkt vom multiswitch aufgerufen werden. Sie können hierzu jeweils einem der 8 Taster am Gerät zugewiesen werden. Somit ist es z.B. möglich Effekte oder Einstellungen (Tag, Nacht, Lanparty usw.) komfortabel am Gerät aufzurufen.
Die LEDs am Gerät zeigen den Zustand der 8 Hauptkanäle an.

Eine Schnittstelle zum optionalen Anschluß von bis zu zwei aquastream-Controllern (je nach Revisionen der Controller, genaueres entnehmen Sie bitte der Anleitung) ist in den multiswitch integriert. Über die mitgelieferte Windows-Software kann so der Funktionszustand der Pumpe ausgelesen werden sowie je nach Controller-Revision und Firmware auch die Pumpleistung geregelt werden.

Neben der Verwendung als USB-Gerät kann der multiswitch über den aquabus mit dem aquaero verbunden werden. In diesem Fall wird er direkt über das aquaero oder aber aus der aquasuite heraus über die Verbindung mit dem aquaero gesteuert.

Zusätzlich zu den bekannten Funktionen ist es hier möglich die Kanäle des multisiwitch als Bargraph zu verwenden.
Hierdurch können LEDs oder Kaltkathoden einen Bargraph ausgeben, der die vom aquaero bereitgestellten Werte wie Lüfterleistung, Temperaturen, Durchfluss usw. beinhaltet.

Für den internen Einbau bietet sich die LT Version des multiswitch an. Sie bietet die gleichen Funktionen wie der "grosse Bruder", ihr fehlt jedoch der Einbraurahmen bzw. die Frontblende samt Tasten. Die LT Version wird vollständig per USB über die beiliegende aquasuite Software gesteuert.

Die Firmware des multiswitch kann zudem wie immer aus der aquasuite heraus aktualisiert werden. Somit sind weitere Features in der Zukunft realisierbar.

Ein Demonstrationsvideo zum multiswitch USB können Sie sich hier herunterladen.

poweradjust USB

poweradjust USB mit 3,5" Edelstahl-Blende


LT Version des poweradjust USB

Der poweradjust USB Controller wurde von aqua computer speziell zur Regelung von Laing DDC-Pumpen entwickelt. Der Controller gibt eine programmierbare Gleichspannung (kein PWM) aus. Für die Laing-Pumpen sind folgende Feature integriert:

- Parametrisierbarer Start-Burst
- Messung der Maximaldrehzahl
- Parametrisierbares Entlüftungsprogramm
- Wahlweise feste Ausgangsspannung oder Drehzahlvorgabe
- Regelcharakteristik für Drehzahlvorgabe detailliert konfigurierbar
- Weitergabe des Tachosignals der Pumpe an das Mainboard oder Erzeugung eines künstlichen Tachosignals, das bei Fehlern deaktiviert werden kann
- Drehzahlüberwachung mit erneutem Burst bei Stillstand
- Programierbare Jumper, für die sich verschiedene Ausgangsleistungen vordefinieren lassen
- USB-Kommunikation zum PC
- Komfortable Software zur Konfiguration des poweradjust USB

- vollständig in die Software aquasuite integriert

Als kleines Extra besitzt der poweradjust USB eine Anschlussmöglichkeit für einen Durchflusssensor inklusive Möglichkeit zur Fehlerauswertung.

Das poweradjust USB verfügt zudem alternativ über einen Leistungsausgang an dem sich auch andere Pumpen oder sehr leistungsstarke Lüfter mit Tachosignal betreiben lassen. Die maximale Strombelastbarkeit beträgt 2,5A bei 12V (30W Gesamtleistung).

Bei sehr hoher Beanspruchung, vor allem bei niedriger Ausgangsspannung, erlaubt es das Platinenlayout statt des passiven Kühlkörpers einen Wasserkühler (optionales Zubehör) zu verwenden.

Auch der poweradjust USB ist als LT Variante erhältlich. Diese verfügt über sämtliche Funktionen, besitzt jedoch keine Edelstahlahlterung und eignet sich somit vor allem für den internen Einbau.

tubemeter USB

tubemeter USB mit 70cm Anschlusskabel

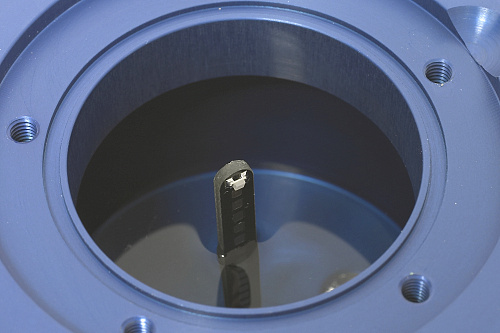

tubemeter USB eingebaut im Ausgleichsbehälter aquatube

Das tubemeter ist der weltweit erste USB-Wasserstandssensor für PC-Wasserkühlungen. Es wird lediglich mit einem internen USB-Anschluss verbunden und in einen freien G1/8" Anschluss des Ausgleichsbehälters geschraubt. Dabei kann es denn Flüssigkeitsstand von oben oder unten messen. Die Erkennung der Einbauposition erfolgt automatisch.
An der Spitze des tubemeters ist zur Funktionskontrolle eine LED angebracht. Diese kann über die beiliegende aquasuite Software auf Wunsch deaktiviert werden.

Über die komfortable Windows-Software aquasuite können Alarmwerte für den Flüssigkeitsstand eingestellt werden. Werden diese Werte unterschritten, so wird ein Alarm ausgegeben. Zudem kann der Rechner automatisch sicher heruntergefahren werden. Eine grafische Auswertung des Füllstandes ist ebenfalls in der Software möglich.

Als besonderes Feature kann das tubemeter Wellen im Ausgleichsbehälter wahrnehmen. Somit kann über einen einstellbaren Alarmwert für die minimale Wellenbewegung die Funktion der Pumpe überwacht werden (hierzu ist eine ausreichend starkte Wellenbewegung nötig).

Neben der Verwendung als USB-Gerät kann das tubemeter mit dem optionalen aquabus Kabel direkt an das aquaero angeschlossen werden. Alle beschriebenen Funktionen sind auch in diesem Fall möglich. Zudem kann hier die Überwachung in Hardware erfolgen und im Alarmfall der Rechner direkt über Schaltfunktionen des aquaeros ausgeschaltet werden. Die Erkennung ob das tubemeter an USB oder aquabus angeschlossen ist erfolgt automatisch.

Das tubemeter wird incl. 70cm USB-Kabel geliefert.

Ein Demonstrationsvideo zum tubemeter USB können Sie sich hier herunterladen.
