Radiatoren

In einem wassergekühlten System ist der Radiator genau so wichtig wie der Wasserkühler selbst, denn hier muss die gesamte vom Wasser aufgenommene Wärme wieder abgegeben werden. Durch seine große Oberfläche kann so selbst an ein schlechtes Kühlmedium wie Luft die gesamte Wärmemenge aufnehmen. Aber wie groß soll der Radiator nun sein? aqua computer bietet drei Standard-Größen mit 120, 240 und 360 mm Länge an. Der größte, der airplex evo 360, ist ausreichend um selbst ein gut ausgestattetes System zuverlässig zu kühlen. Hierzu muss der Radiator allerdings außerhalb des Computers aufgestellt werden, z.B. auf dem Deckel eines Tower-Gehäuses. Zur Befestigung bietet aqua computer speziell gefertigte Halterungen an. Möchte man den Radiator lieber im Gehäuse unterbringen, muss sich dieser allerdings im Luftstrom eines Ventilators befinden. Wer hier allerdings eine neue störende Geräuschquelle vermutet, der irrt sich: Die Ventilatoren können in diesem Fall sehr langsam mit 5 oder 7 Volt laufen – dann sind die von uns angebotenen Papst-Lüfter deutlich leiser als jede Festplatte. Ist für diesen geringen Luftrom gesorgt, reicht in vielen Fällen ein kleiner airplex evo 120 völlig aus – auf jeden Fall aber der mittelgroße airplex evo 240. Auf allen Radiatoren können leicht Lüfter mit 120 mm Durchmesser befestigt werden. Um auch extrem leistungsfähige Systeme passiv oder aber bis zu 40 CPU's aktiv zu kühlen haben wir als Spezial-Radiator den airplex evo 1800 im Programm.


Die airplex-Familie


Der airplex - einer der besten Wärmetauscher am Markt - wurde weiter verbessert. Mit dem airplex evo werden die Wünsche vieler Kunden erfüllt. Der Wärmetauscher ist aus Kupferrohren gefertigt und besitzt modernste Lamellen mit einer 3D-Struktur, wodurch die Oberfläche der Lamellen vergrößert wird. Im airplex evo sind Gewinde zur Montage an der Halterung und den Lüftern integriert. Das Gehäuse besitzt eine integrierte Luftvorkammer und schützt die Lamellen nun sicher vor Beschädigungen. Es wird aus verzinkten Stahlblech gefertigt und zusätzlich mit einer Pulverbeschichtung veredelt. Die Anschlüsse haben ein G1/4" Gewinde und können somit mit beliebigen Anschlüssen versehen werden. Es wurde besonderes auf eine extrem kompakte Bauform geachtet. Der airplex evo 120 ist für die Montage eines 120mm Lüfters vorbereitet.

Eine Zeichnung mit den Abmessungen finden Sie hier.




airplex evo 240 extern


Anschlussseite (pnc gerade)


airplex 240 mit Einbaublende



Technische Daten airplex evo 120

Maße und Gewicht:

Länge 184mm, Breite 130mm, Höhe 51mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Verzinkter Stahl, schwarz pulverlackiert, extrem stabil, Gewinde M3 für Lüfter/Befestigung

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser

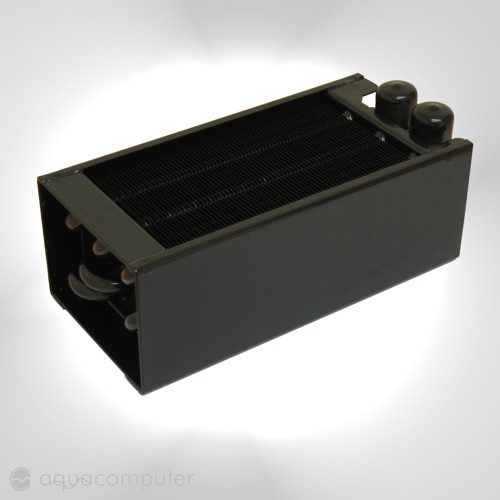

Technische Daten airplex evo 160

Maße und Gewicht:

änge 183mm, Breite 88mm, Höhe 61mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Verzinkter Stahl, schwarz pulverlackiert, extrem stabil, Gewinde M3 für Lüfter/Befestigung

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser



Technische Daten airplex evo 240

Maße und Gewicht:

Länge 281mm, Breite 130mm, Höhe 51mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Verzinkter Stahl, schwarz pulverlackiert, extrem stabil, Gewinde M3 für Lüfter/Befestigung

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser



Technische Daten airplex evo 360

Maße und Gewicht:

Länge 403mm, Breite 130mm, Höhe 51mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Verzinkter Stahl, schwarz pulverlackiert, extrem stabil, Gewinde M3 für Lüfter/Befestigung

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser



Technische Daten airplex evo 1800

Maße und Gewicht:

Länge 403mm, Breite 618mm, Höhe 51mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Verzinkter Stahl, schwarz pulverlackiert, extrem stabil, Gewinde M3 für Lüfter/Befestigung

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser

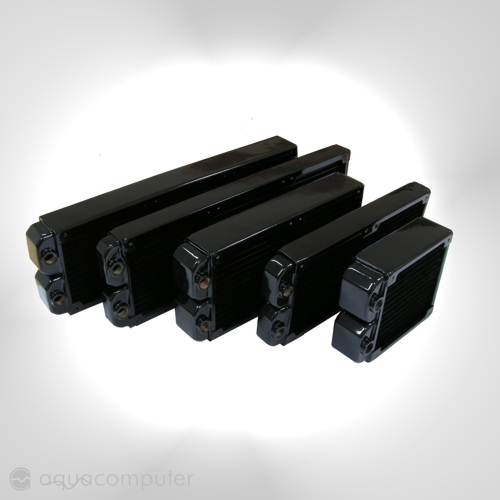

airplex pro und XT

Gegenüber der evo-Serie sind die pro und xt Modelle als Flachradiator ausgelegt, wodurch die Abmessungen verkleinert und dennoch die Leistung gesteigert wurde. Nach wie vor sind M3-Gewinde zur Montage an den Einbauhalterungen und zur Lüfterbefestigung integriert.

Die Anschlüsse haben ein G1/4 Gewinde und können somit mit beliebigen Anschlüssen versehen werden. Es wurde besonderes auf eine extrem kompakte Bauform geachtet.

Die Modellreihen PRO und XT unterscheiden sich durch die Höhe der Radiatoren, die PRO-Serie hat eine Höhe von 30 mm, die XT-Serie 45 mm.

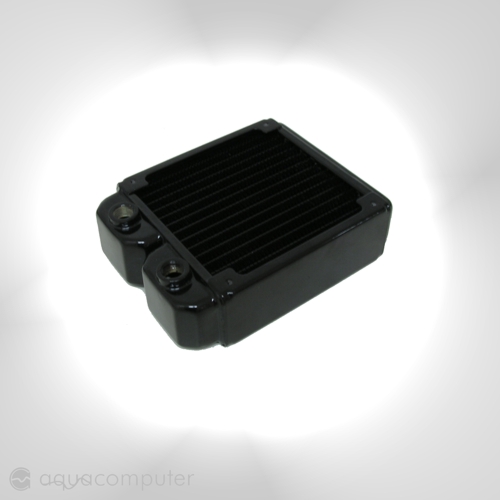

Technische Daten airplex XT 120

Maße und Gewicht:

Länge 156mm, Breite 120mm, Höhe 45mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Gehäuse aus Messing, Lamellen aus Kupfer

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser



Technische Daten airplex XT 240

Maße und Gewicht:

änge 276mm, Breite 120mm, Höhe 45mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Gehäuse aus Messing, Lamellen aus Kupfer

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser



Technische Daten airplex XT 360

Maße und Gewicht:

Länge 396mm, Breite 120mm, Höhe 45mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Gehäuse aus Messing, Lamellen aus Kupfer

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser



Technische Daten airplex pro 240

Maße und Gewicht:

Länge 276mm, Breite 120mm, Höhe 30mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Gehäuse aus Messing, Lamellen aus Kupfer

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser

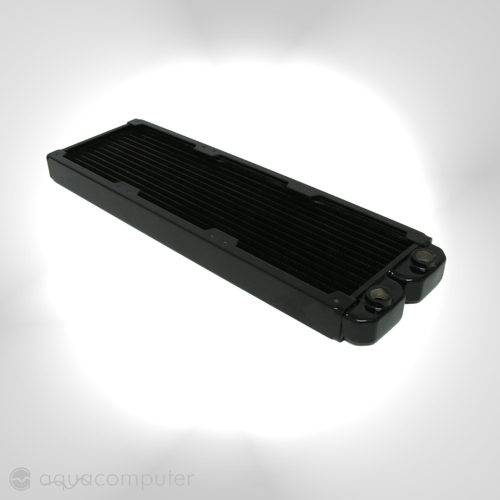

Technische Daten airplex pro 360

Maße und Gewicht:

Länge 396mm, Breite 120mm, Höhe 30mm

Rohre:

Kupfer, Gewinde für G1/4"-Anschlüsse

Rahmen:

Gehäuse aus Messing, Lamellen aus Kupfer

Anschlußvarianten:

- Steckverbinder gerade (plug&cool) für Schlauch 8/6mm

- Steckverbinder gewinkelt und drehbar (plug&cool) für Schlauch 8/6mm

- Schlauchtülle für 10mm Schlauchinnendurchmesser

- Pneumatikverschraubungen für 8mm Schlauchinnendurchmesser

letztes Update:
